Аппаратная пружина, также известная как кольцо или пряжка, представляет собой крепежную деталь, устанавливаемую в вал или пору машины или оборудования для обеспечения осевого движения деталей. Обычно он изготавливается из высокоэластичной пружинной стали (например, 65Mn, 60Si2Mn) или нержавеющей стали, используя собственную упругую деформацию в канавке, тем самым играя роль осевого позиционирования.
Основную роль аппаратных пружин можно резюмировать следующим образом:
Осевое позиционирование и фиксация
Это самая фундаментальная роль лязга. Он предотвращает ненужные осевые перемещения деталей, установленных на валах (таких как шестерни, подшипники, ременные колеса) или деталей, установленных в отверстиях, обеспечивая устойчивую работу этих деталей в положениях, предусмотренных конструкцией.
Осевые силы подшипника
Пружины способны выдерживать осевые нагрузки с обоих направлений. Например, осевые пружины могут препятствовать перемещению деталей влево или вправо; То же самое относится и к перфорированным пружинам. Он обеспечивает надежную осевую поддержку всего узла.
Упростите структуру и сэкономьте место
Пружинная конструкция очень компактна по сравнению с традиционным способом фиксации с помощью гаек, торцевых крышек или ступенчатых валов. Требуется только место для паза, без дополнительных винтов или сложных конструкций, что делает конструкцию устройства меньше и легче.
Легкая установка и демонтаж
Использование специализированных пружинных щипцов (отверстие используется как прямой ключ, вал используется как угловой ключ) позволяет очень быстро устанавливать и демонтировать, что значительно облегчает сборку, обслуживание и замену деталей.
Стоимость низкая
Пружина — это стандартная деталь, которую можно производить в больших объемах и по очень низкой цене. Использование пружин как метода позиционирования позволяет существенно снизить производственные затраты по сравнению с обработкой ступенчатых валов или проектированием сложных неподвижных крышек.
Благодаря своей уникальной роли диапазон применения аппаратных пружин чрезвычайно широк и охватывает практически все области промышленности и предметы повседневного спроса.
Машиностроение и тяжелая промышленность
Коробка передач и коробка передач: используются для фиксации шестерен и подшипников на валах, чтобы гарантировать, что они соединяют трансмиссию в положении различных проушин.
Станочное оборудование: на деталях трансмиссии, таких как главные валы и шелковые стержни, оно используется для фиксации подшипников и деталей трансмиссии.
Строительная техника: в большом количестве используются гидравлические системы и рулевые механизмы экскаваторов, кранов и т. д.
Автомобильная промышленность
Двигатель: используется для фиксации коленчатых валов, тормозных колодок на распределительных валах и т. д.
Трансмиссия: Как и в механическом производстве, это ключевая деталь как в автоматических, так и в механических коробках передач.
Шасси и система рулевого управления: играют позиционирующую роль в коллекторе, рулевом колесе и других компонентах.
Электрические компоненты: пусковые двигатели, генераторы и т. д.
Бытовая техника и электроника
Стиральная машина: Подшипники, фиксирующие вал колеса или вал цилиндра.
Кондиционер, электровентилятор: фиксированный вал двигателя.
Принтеры и копировальные аппараты: широко используются в различных роликах и механизмах передачи.
Аэрокосмическое и точное приборостроение
Хотя требования к материалам и надежности чрезвычайно высоки, в некоторых некритических ситуациях позиционирования по-прежнему используются специальные материалы и прецизионные пружины для достижения легких и компактных конструкций.
Товары повседневного спроса и мебель
Скользящие колеса, ножные колеса: валы, используемые для фиксации колес.
Складная мебель: действует как ограничитель при стыковых соединениях.
Игрушечные модели: распространены в трансмиссионных конструкциях.
В зависимости от места установки фурнитурные пружины в основном делятся на две категории:

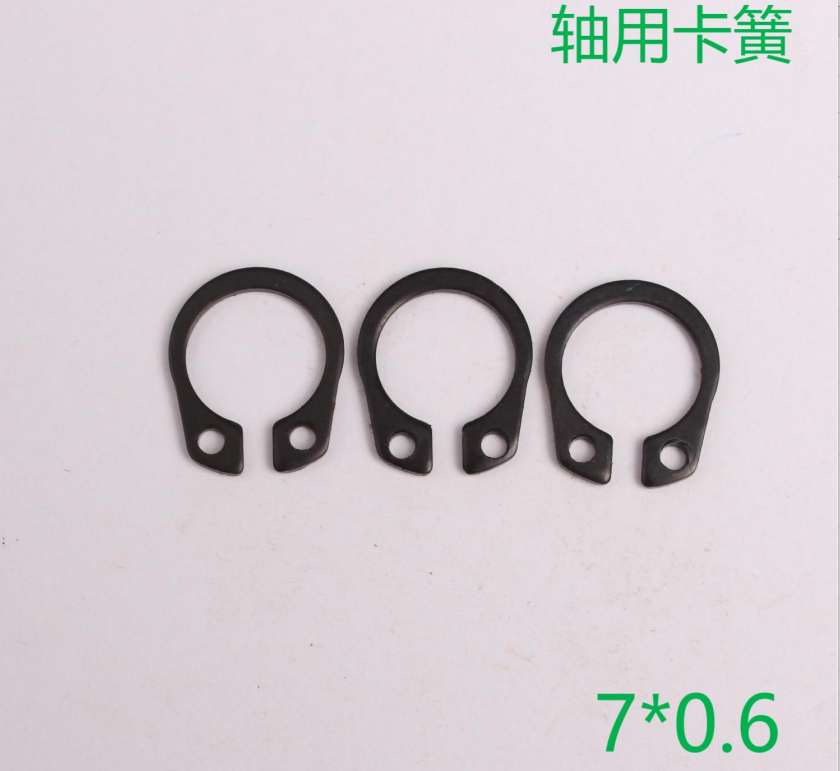

Валы для осей
Форма: Внутренний диаметр немного меньше осевого диаметра.
Функция: Закрепляется в канавке вала, чтобы предотвратить перемещение деталей на валу наружу.
ИНСТРУМЕНТЫ ДЛЯ УСТАНОВКИ: Горловина лямчатого ключа открывается наружу (гибкий ключ).
Поровые источники
Форма: Внешний диаметр немного больше апертуры.
Функция: вставляется в канавку внутри отверстия, чтобы предотвратить выпадение деталей, находящихся внутри отверстия, наружу.
ИНСТРУМЕНТЫ ДЛЯ УСТАНОВКИ: Пружинные щипцы сжимаются внутрь (прямые щипцы).
Стопорное кольцо E-типа
Специальная пружина для валов фиксируется непосредственно в неглубоких канавках на валу или удерживает детали непосредственно через отверстие «Е», без необходимости обработки полной круглой канавки, и более удобна в установке, но требует меньше подшипников.
краткое содержание
В заключение, хотя и небольшая, но аппаратная пружина играет незаменимую роль в современной промышленности. Он решает проблему осевого позиционирования деталей в механических конструкциях простым, эффективным и экономичным способом. Широкий спектр применения и критически важные приспособления делают его одним из стандартных компонентов, которые выбирают инженеры при проектировании компактных и надежных механических устройств.
